单点登录详细设计 V1.0.0

变更历史
版本	内容	修改人	日期
1.0.0	单点登录详细设计	甲蛙	2099-01-01

1 需求描述

这里可以简要描述需求，或放入需求文档的链接*，方便随时查看详细设计对应的需求*

2 功能拆分

根据需求拆分成一个一个的功能点，功能点可以是界面，接口，集成某个技术等等。

单点登录功能点示例：

1. 一个登录页面制作，界面
2. 登录页面初始显示验证码，一个验证码接口
3. 登录功能，一个登录接口
4. 单点登录需要分布式缓存，集成redis
5. 登录校验AOP

3 流程图

常见的有基本流程图，时序图，可以从前端串到后端，用不同的颜色表示。

3.1 生成验证码流程图

3.2 单点登录流程图：

4 接口设计

接口信息：描述、地址、请求方式、入参、出参。

处理逻辑：尽可能写得详细，读哪些配置，查哪张表哪个字段，甚至是写伪代码

4.1 验证码接口

4.1.1 接口信息

描述	获取验证码图片
地址	/admin/kaptcha /image-code/{imageCodeToken}
请求方式	GET
入参	参数	名称	类型	说明
imageCodeToken	验证码token	String	必填前端生成随机字符串
出参	参数	名称	类型	说明
验证码图片	验证码图片	图片	返回一张图片

4.1.2 处理逻辑

1. 前提：集成Kaptcha，引入Jar包，增加配置类
2. 使用Kaptcha自带的方法createText生成字符串text
3. 以imageCodeToken为key，以text为value，存入redis中，300秒过期
4. 使用Kaptcha自带的方法createImage，将text生成一张图片，并返回

4.2 登录接口

4.2.1 接口信息

描述	获取验证码图片
地址	/admin/kaptcha /image-code/{imageCodeToken}
请求方式	GET
入参	参数	名称	类型	说明
loginName	用户名	String	必填
password	密码	String	必填
imageCode	验证码	String	必填
imageCodeToken	验证码token	String	必填
出参	参数	名称	类型	说明
id	用户ID	String
loginName	用户名	String
name	昵称	String
token	登录凭证	String	所有请求都带此token
resources	权限资源	List	隐藏显示界面/按钮

4.2.2 处理逻辑

1. 对传入的密码进行二次加密
2. 验证码校验，根据传入的imageCodeToken，到redis中获取text，

​ a) 获取不到，报错返回：验证码已过期

​ b) 获取到后，与传入的imageCode作比较

​ i. 相等，继续往后

​ ii. 不相等，返回验证码错误

3. 验证码校验通过后，删除redis中的imageCodeToken
4. 登录校验，根据loginName获取用户信息

​ a) 获取不到，打日志：用户名不存在；报错返回：用户名不存在或密码错误

​ b) 获取到了，比较参数密码与数据库密码

​ i. 相等，登录校验成功

​ ii. 不相等，打日志：密码不对；报错返回：用户名不存在或密码错误

5. 校验通过后，加载资源权限
6. 组装用户登录信息LoginUserDto
7. 生成唯一token，作为用户登录标识
8. 以token为key，LoginUserDto为value，存入redis中
9. 返回登录结果

5 页面设计

一般包含几方面的内容：

如何进入页面？

页面有哪些操作元素？

表单有哪些校验？

点击按钮做什么操作？

有哪些看不见的逻辑？

跟后端有哪些交互？

5.1 登录页面

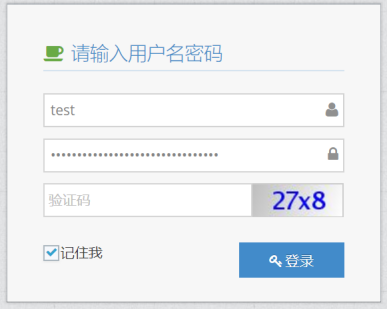

5.1.1 页面展示

5.1.2 处理逻辑

1. 页面初始化后，调用验证码图片接口，显示验证码图片
2. 用户名、密码、验证码非空校验
3. 点击登录按钮时，对密码进行第一次加密，加密后再进行传输，调用登录接口

​ a) 登录成功，跳转到欢迎页面

​ b) 登录失败，弹出失败提示，刷新图片验证码

6 跑批设计

包括跑批的时间、周期、处理逻辑、关联跑批等

可以考虑下面几个问题：

数据量是否很大，是否需要分页？

跑批期间数据是否会更新？

多个跑批之间是否会有先后？

跑批失败如何重跑？

7 数据库设计

本次变更相关的数据库脚本

8 安全设计

数据加密、接口加签验签、前后端参数校验、常见的漏洞处理、敏感数据处理

9 性能设计

大数据量跑批，如每天的报表跑批

高访问量接口，如首页数据

大流量**接口，如文件上传
